激光焊接机器人的工作原理和应用领域详解

激光焊接机器人以半导体激光器作为的焊接热源，使得其已越来越广泛地被应用于手机、笔记本电脑等电子设备的摄像头零件的焊接。半导体激光器（也称激光二极管（LD））作为激光焊接机器人的焊接热源，使得小型化、高性能的激光焊接机器人系统的应用成为现实。

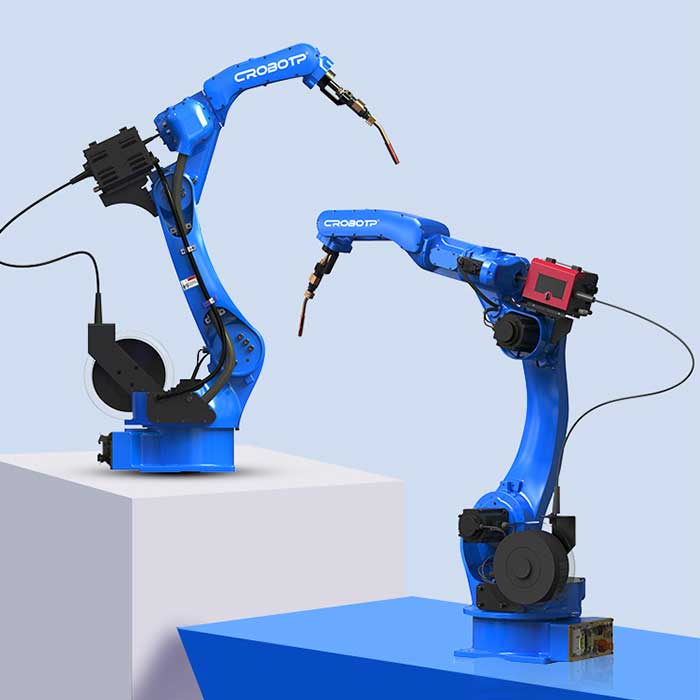

郑州北元电气-焊接机器人

激光焊接机器人工作原理

半导体激光锡焊机器人系统设有位置校正系统，以保证焊点位置的精确及工艺参数的优化。其原理是通过摄像头对工件，上的标记点照射后，经高性能画像处理装置和激光变位传感器，对焊接位置和高度进行补正。通过液晶触摸屏对输出功率、激光照射时间、焊接温度曲线等工艺参数进行设定。激光头上配有防烟雾的光学透镜及保护系统，维修时只要更换透镜前端保护玻璃即可。可以通过系统中体积紧凑的强力激光发生器选择与点径相合适的激光束，激光功率ZUI大为30W、50W （空气冷却）两种，并连续可调，从而达到 ZUI佳功率的焊接。

激光焊接机器人的特征

1、具有非接触性，激光形成的点径 ZUI小可以到0. 1mm，送锡装置 ZUI小可以到0.2mm，可实现微间距封装（贴装）元件的焊接。

2、因为是短时间的局部加热，对基板与周边零件的热影响很小，焊点质量良好。

3、无烙铁头消耗，不需更换加热器，连续作业时，具有很高的工作效率。

4、进行无铅焊接时，不易发生焊点裂纹。

5、对焊料的表面温度用非接触测定方式， 而不能用实际接触焊头的温度测定方法。

激光焊接机器人的应用

激光焊接机器人系统已越来越广泛地被应用于手机、笔记本电脑等电子设备的摄像头零件、LCD零件及微型电动机、微型变压器等零部件的焊接，还可用于液晶TV、高端数码照相机、航空航天军工制造、高端汽车零件制造等领域。
